4. 発展的な機能

4.1. gpfn3-smiの機能

まず、MLSDK の原則として gpfn3-smi のコマンドは list を除いて使う必要はありません。デバイスの初期化処理は基本的に自動で行われます。ただし、意図しない理由でデバイスが不調になった場合や、高度なデバッグに有用なコマンドがあるため、ここではそれらについても紹介します。各種コマンドやその使用方法については、 --help オプションを指定することでも確認できますが、ここで紹介するもの以外は使用を推奨しません。

4.1.1. gpfn3-smi list

使用可能なデバイスのリストを表示します。

0: mnc2p27s0
1: mnc2p28s0
2: mnc2p42s0
3: mnc2p43s0
4: mnc2p171s0
5: mnc2p172s0
6: mnc2p187s0
7: mnc2p188s0

各デバイスの情報は (Device Index): (Deivce Name) のフォーマットで出力されます。Device Index は使用可能なデバイスに 0-based で番号を割り振ったもので、Device Name は計算ノードにおけるデバイスの名前です。PFCP 側の仕組みにより使用可能なデバイスは変動するため、Device Index と Device Name の対応は固定ではありません。mlsdk.MNDevice に使用するデバイスを指定する場合、Device Index (もしくは auto) を指定してください。

4.1.2. gpfn3-smi reset <device>

指定されたデバイスにリセットをかけます。

Usage: gpfn3-smi reset [options...] <device>

Examples:
    gpfn3-smi reset 0

<device> には Device Index もしくは Device Name が指定できます。正常終了した場合、そのデバイスのリセットが完了しています。

警告

別のプログラムがロックしているデバイスをリセットした場合、そのプログラムの進捗が失われる可能性があります。

4.1.3. gpfn3-smi clear <device>

指定されたデバイス上の全てのメモリ (DRAM, Register, etc.) を指定された値で初期化します。

Clears all memory on the device. Mask registers are set to all ones regardless of the options.

Usage: gpfn3-smi clear [options...] <device>

Options:
  -pattern uint
         Fills the memory with the specified uint64 value instead of random bytes
  -seed int
         Seed value for random byte generation
  -zero
         Fills the memory with zeros instead of random bytes

Examples:
    gpfn3-smi clear --seed 1234 0
    gpfn3-smi clear --zero 0
    gpfn3-smi clear --pattern 0x5555555555555555 0

大量のメモリ初期化が発生するため、実行完了に時間を要します。

4.2. コンパイルオプション

mlsdk.Context.compile() の options には、主に codegen の挙動に影響を与える Compile Options が指定できます。例えば option_json と float_dtype を指定する場合、以下のような記述になります。

context.compile(
    ...
    options={
        "option_json": "/opt/pfn/pfcomp/codegen/preset_options/O1.json",
        "float_dtype": "float",
    },
)

Compile Options には、コマンドラインオプションのように指定するものと、環境変数として指定するものの2種類あります。options 経由では基本的に前者を指定できますが、 option_json に指定することで後者も指定可能です。ここからは Compile Options に指定可能な項目について説明します。

4.2.1. Preset Options

Compile Options の選択肢から適切なものを組み合わせた、ユーザーの状況に合わせて使い分けられる設定集です。MLSDK の環境では /opt/pfn/pfcomp/codegen/preset_options/ 以下にこれらの Preset Options があります。

• O0.json : codegen のコンパイルが通り切ることを優先します。

• O1.json : O2 以降と同じスケジューラですが、最適化の設定は最も控えめです。

• O2.json : 焼きなまし法を活用したスケジューリングを行います。

• O3.json : O2 から探索範囲を拡大し、 L1Merge も活用します。

• O4.json : O3 から更に探索範囲を拡大します。

• debug.json : シンプルなスケジューラを用い、複雑な最適化は行わない設定です。

O0 から O4 にかけて最適化の度合いが高くなり、最終的に得られるパフォーマンスが高くなりますが、その分スケジューリングにかかる時間が長くなります。特に O2 以降は Node Simulation やその後の焼きなまし法にかかる時間が長くなるため、コンパイルが通るかのチェックには O1 以下をおすすめします。また、 Node Simulation の結果を mlsdk.CacheOptions を設定して再利用することもおすすめします。

debug に関しては、最適化をなるべく抑えることでコンパイル結果を調べやすくする設定のため、O0 や O1 よりもコンパイルの確実性は劣ります。そのため、普段の用途で用いることは想定されていません。

4.2.2. コマンドラインオプション

4.2.2.1. option_json

環境変数も含めたコンパイルオプションが記述された JSON ファイルの Path を受け取ります。JSON のフォーマットは以下の通りです。

{
    "envs": {
        "<CODEGEN_ENV_NAME>": <CODEGEN_ENV_VALUE>,
        ...
    },
    "args": [
        "--<option_name>=<option_value>",
        ...
    ],
    "name": <name>
}

• envs : 有効な環境変数を記述できます。既に設定されている環境変数を指定した場合、 option_json 側の値は無視されます。

• args : 各オプションを順番通りに指定します。例えば float_dtype を指定する場合、 "--float_dtype=float" とします。また、 option_json が指定されている場合は無視します (ネストした指定はできません)。

• name (optional) : 設定に名前をつけることができます。

また、 codegen_dir に生成される option.json は、 option_json で指定可能な JSON ファイルです。これを再度指定することによって、その codegen_dir が作られた時のコンパイルオプションを再現可能です。

4.2.2.2. float_dtype

torch.float32 型の Tensor に対し、 codegen がどの浮動小数点数型を割り当てるかを指定するオプションです。mlsdk.Context.compile() の options の説明も参照してください。

options={"float_dtype": "<value>"},

• mixed : Uses half-precision for GEMM operations (in/out) and float otherwise

• half : Assign half-precision to all such tensors

• float : Assign float-precision to all such tensors

• double : Assign double-precision to all such tensors

4.2.2.3. layout_planner

Layout Planner を設定します。

options={"layout_planner": "<value>"},

• lpz : Use Layout Planner Z

• bidi : Use bidirectional layout planner

• legacy : Use legacy layout planner

4.2.2.4. scheduler

Scheduler を設定します。

options={"scheduler": "<value>"},

• always_from_dram : Always download data from DRAM before executing each op and upload the outputs of it after the execution.

• reuse_consecutive : Similar to always_from_dram, but utilize the existing data in SRAM output by the previous layer.

• spill_opt : Delay uploading data until SRAM becomes full.

• auto_recompute_sa : Anneal order of ops and SRAM-only values.

4.2.2.5. simulation_mode

Node Simulation を設定します。

options={"simulation_mode": "<value>"},

• auto : Choose a suitable simulation_mode according to scheduler.

• default : Simulate appropriate patterns of ConstrainAssignment.

• fast : Simulate certain patterns of ConstrainAssignment.

• best : Simulate so many patterns of ConstrainAssignment that some simulations may end in failure.

• full : Simulate all patterns of ConstrainAssignment regardless of any failures.

• fake : No simulation, just rough estimations. (Hence the fastest.)

4.2.2.6. sram_budget

スケジューラが利用可能な LM の割合を 0 から 1 (default) までで指定します。

options={"sram_budget": <value>},

4.2.2.7. sa_expected_run_iters

焼きなまし法を使った最適化ループの回数を指定します。

options={"sa_expected_run_iters": <value>},

4.2.2.8. out_onnx

MLSDK Pipeline and Backend Correspondence における Optimized ONNX を指定されたパスへ出力します。

options={"out_onnx": <path>},

4.2.3. 環境変数

4.2.3.1. CODEGEN_FIND_BEST_COMPILE_OPTIONS

Try all available Emit strategies and find the optimal one.

4.2.3.2. CODEGEN_FIND_BETTER_COMPILE_OPTIONS

Try out reasonable options from the available Emit strategies and find the optimal one.

4.2.3.3. CODEGEN_SCHEDULE_PP_BEAM_MAX_TURN

Maximum number of turns in the beam search for node reordering. -1 means no limit.

4.2.3.4. CODEGEN_SCHEDULE_PP_BEAM_TURN_PRUNE_LIMIT

Maximum number of turns without improvement in the beam search for node reordering.

4.2.3.5. CODEGEN_SCHEDULE_PP_BEAM_WIDTH

Maximum number of candidates to consider in the beam search for node reordering.

4.2.3.6. CODEGEN_USE_MERGE

Enable l1merge

4.2.3.7. CODEGEN_USE_PARALLEL_MERGE

Parallelize l1merge in an O(log(N)) manner

4.3. 直接codegen_dirを読み込む

キャッシュオプションを設定することでコンパイル結果を再利用できますが、再実行する際に適切な GPFNApp を選択するために関数のトレースを行うため、その分のコストがかかります。これに対して mlsdk.Context.load_codegen_dir() を使用して直接 codegen_dir を再利用することで、トレースのコストを回避することが出来ます。ただし、コンパイル対象の関数や入力テンソルの次元などが揃っていることが前提になるため、通常の開発用途には不向きです。

4.3.1. 使用例

Example: Load codegen_dir に使用例があります。

# Load the previously compiled function
loaded_add = context.load_codegen_dir(storage.path("/tmp/add_two_tensors"))

mlsdk.Context.compile() を呼ぶことなく直接 mlsdk.CompiledFunction が作成できます。

4.4. Codegen Dashboard

Codegen Dashboard は codegen_dir の内容をブラウザで確認するためのツールです。

注釈

codegen_dir 内の一部のファイルは Zstandard で圧縮され、 .zst の拡張子がついています。そのようなファイルは適切なビューワへ案内出来ないことがあり、その場合は先に展開する必要があります。

$ cd <codegen_dir> && zstd -d <filename>.zst

4.4.1. ダッシュボードを起動する

1. ワークスペースの Pod 内で codegen-dashboard-external を serve モードで起動

$ /opt/pfn/pfcomp/codegen/build/codegen-dashboard/codegen-dashboard-external serve <codegen_dir> --port 8327

2. 指定したポートに対してローカルから kubectl port-forward

$ kubectl port-forward pod/<pod-name> 8327:8327

3. Web ブラウザで http://localhost:8327 へアクセス

4.4.2. Summary

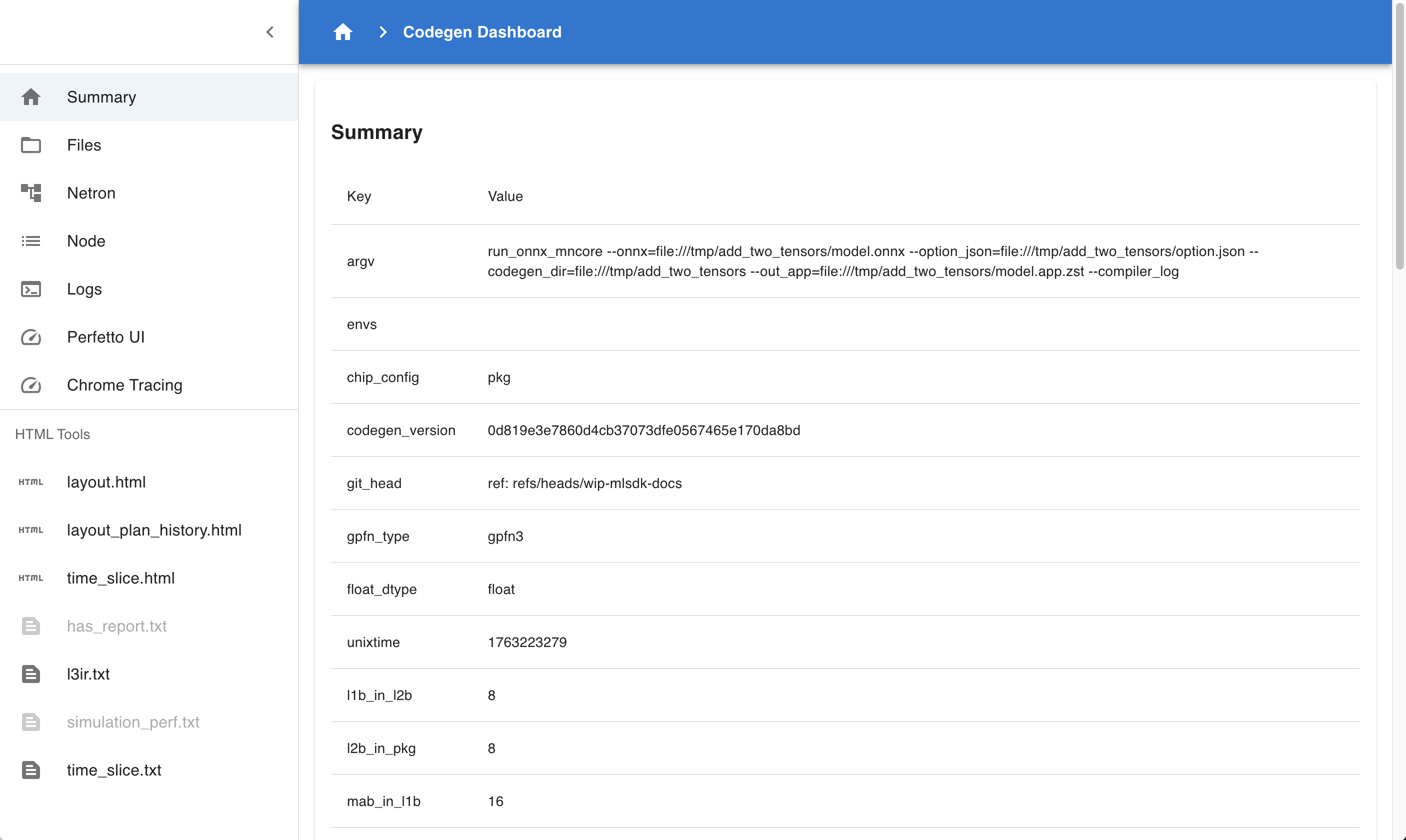

図 4.1 Codegen Dashboard: Summary

codegen_dir の内容をまとめたページです。

• Summary : 実行したコマンドの内容や、ハードウェアの設定などをまとめています。中でも flops は計算グラフの計算回数を意味しており、大まかに規模を推測することができます。

• Compile Statuses : 各 Phase が成功したか否かと、かかった時間をまとめています。

• Layers : MNGraph 中の各 Layer の情報をまとめています。

• Perf Stats : Layers の内容を属性ごとに分け、それぞれにかかる時間などをまとめています。特に ALL は計算全体にかかる時間を意味しており、 Compile Options による最適化の程度が確認できます。

4.4.3. Netron

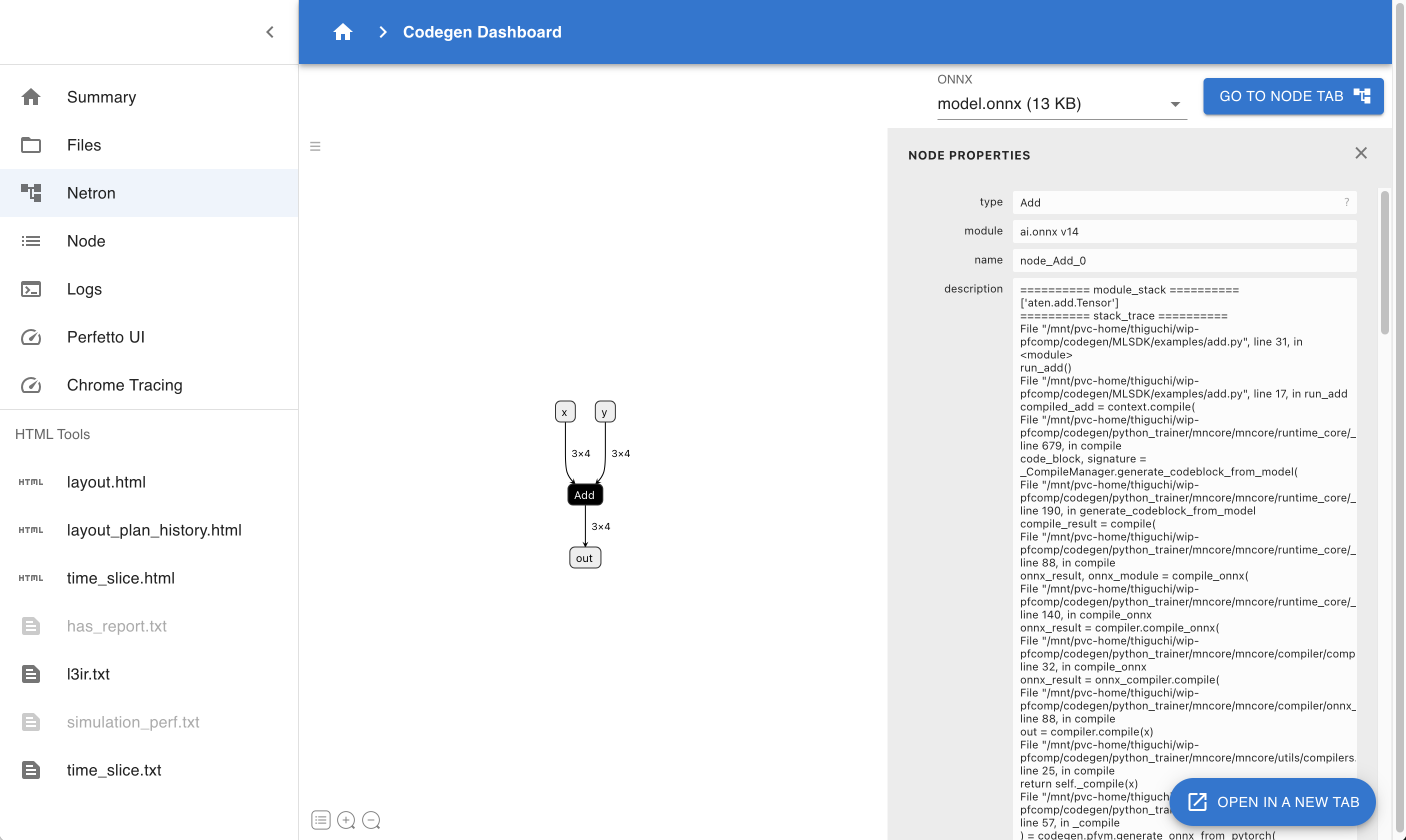

図 4.2 Codegen Dashboard: Netron

Netron で codegen_dir に含まれる ONNX ファイルを可視化できます。複数の ONNX ファイルが存在する場合、そこから確認するものを選べます。

4.4.4. Node

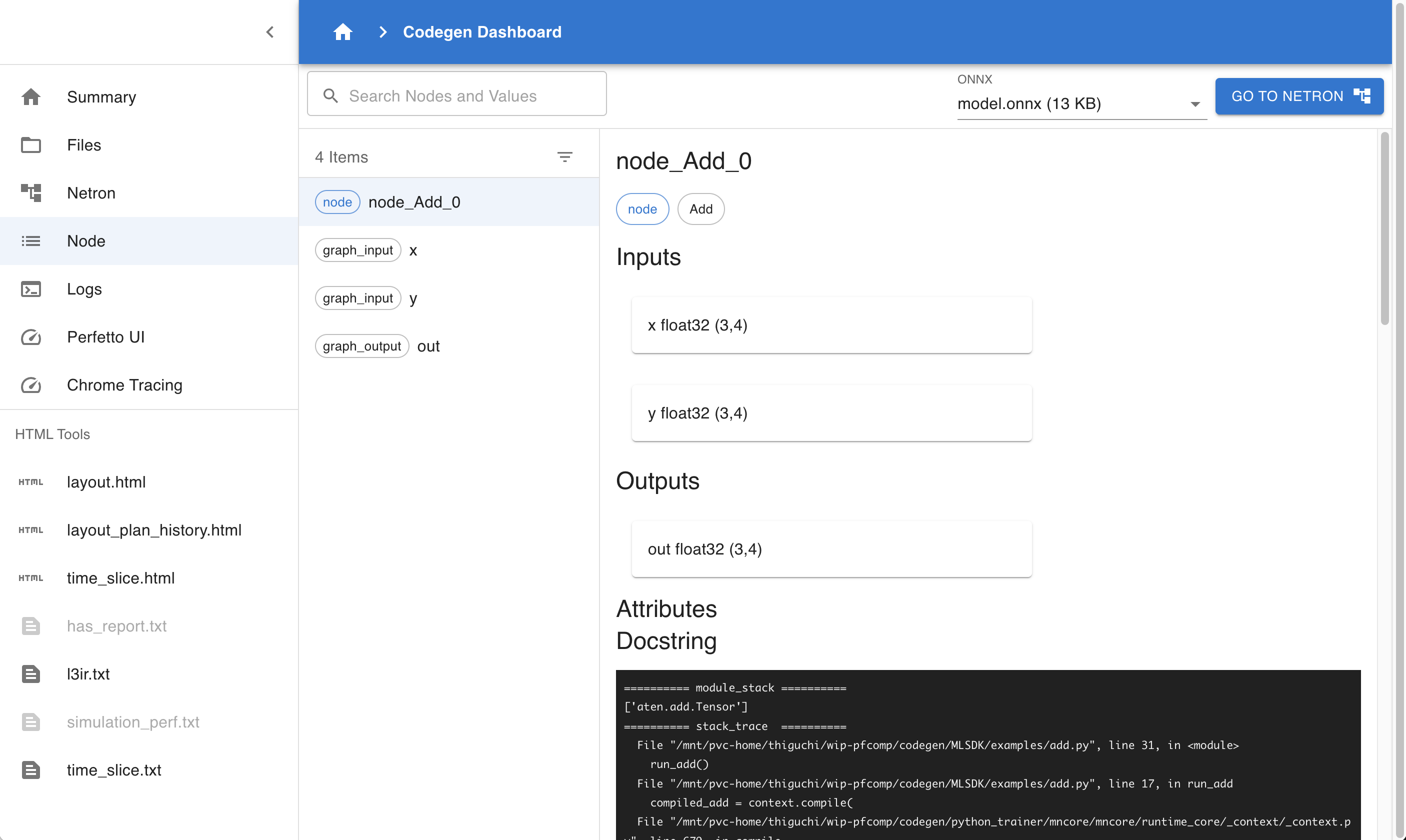

図 4.3 Codegen Dashboard: Node

Netron と同様に ONNX ファイルの内容を確認するページですが、グラフそのものを可視化するわけではないため、巨大なケースにおいても高速に動作します。

4.4.5. Logs

MLSDK のログ出力を確認できます。

• CLOG.log : PFVM のログです。

• glog/codegen... : codegen のログです。マルチプロセスで動作した場合、それぞれが別ファイルにログ出力します。

4.4.6. Perfetto UI

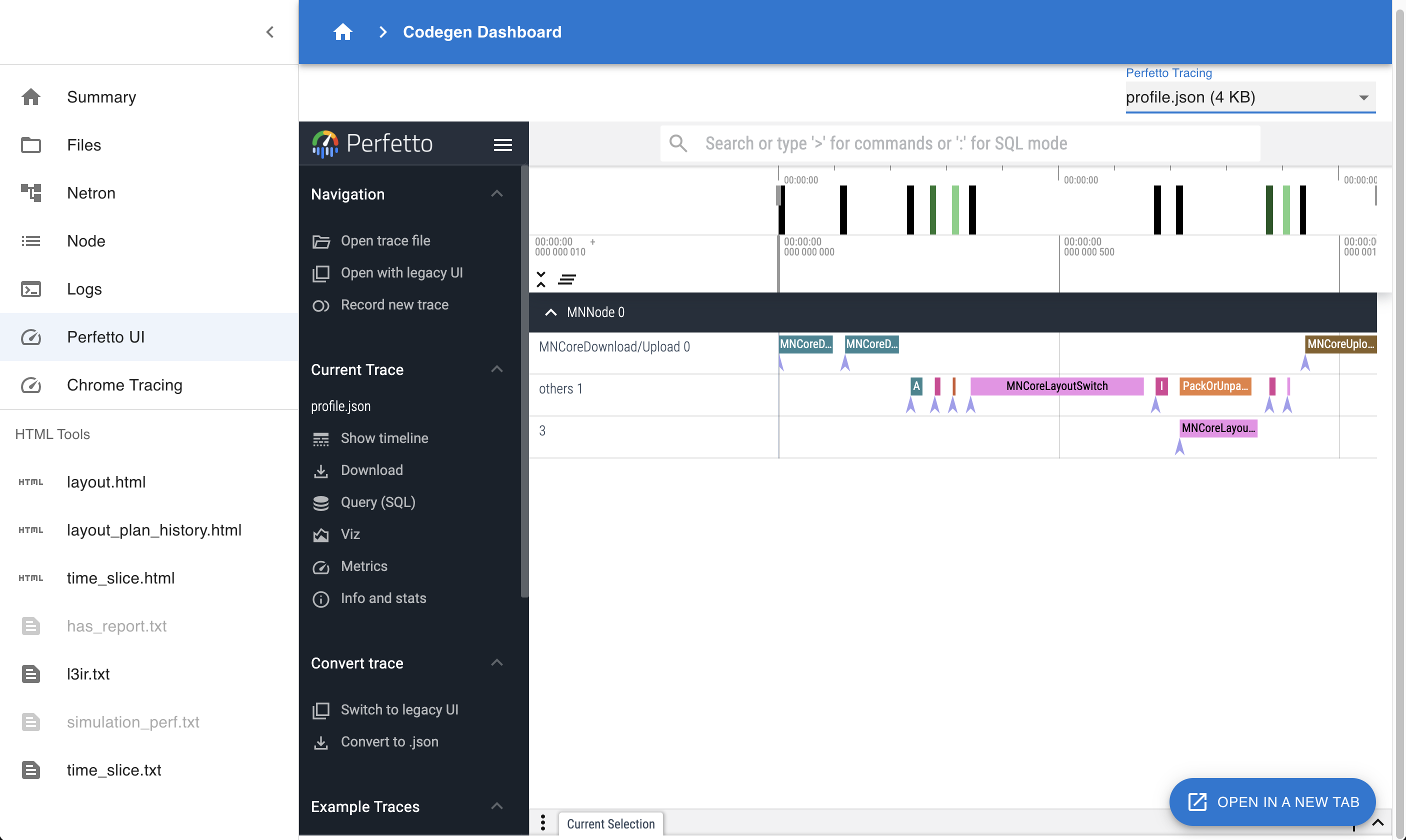

図 4.4 Codegen Dashboard: Perfetto UI

profile.json や trace.json などを Perfetto UI で可視化できます。デバイス上で各 Layer がいつどれくらいの時間をかけて実行されるか、などを調べるのに使います。

4.4.7. Chrome Tracing

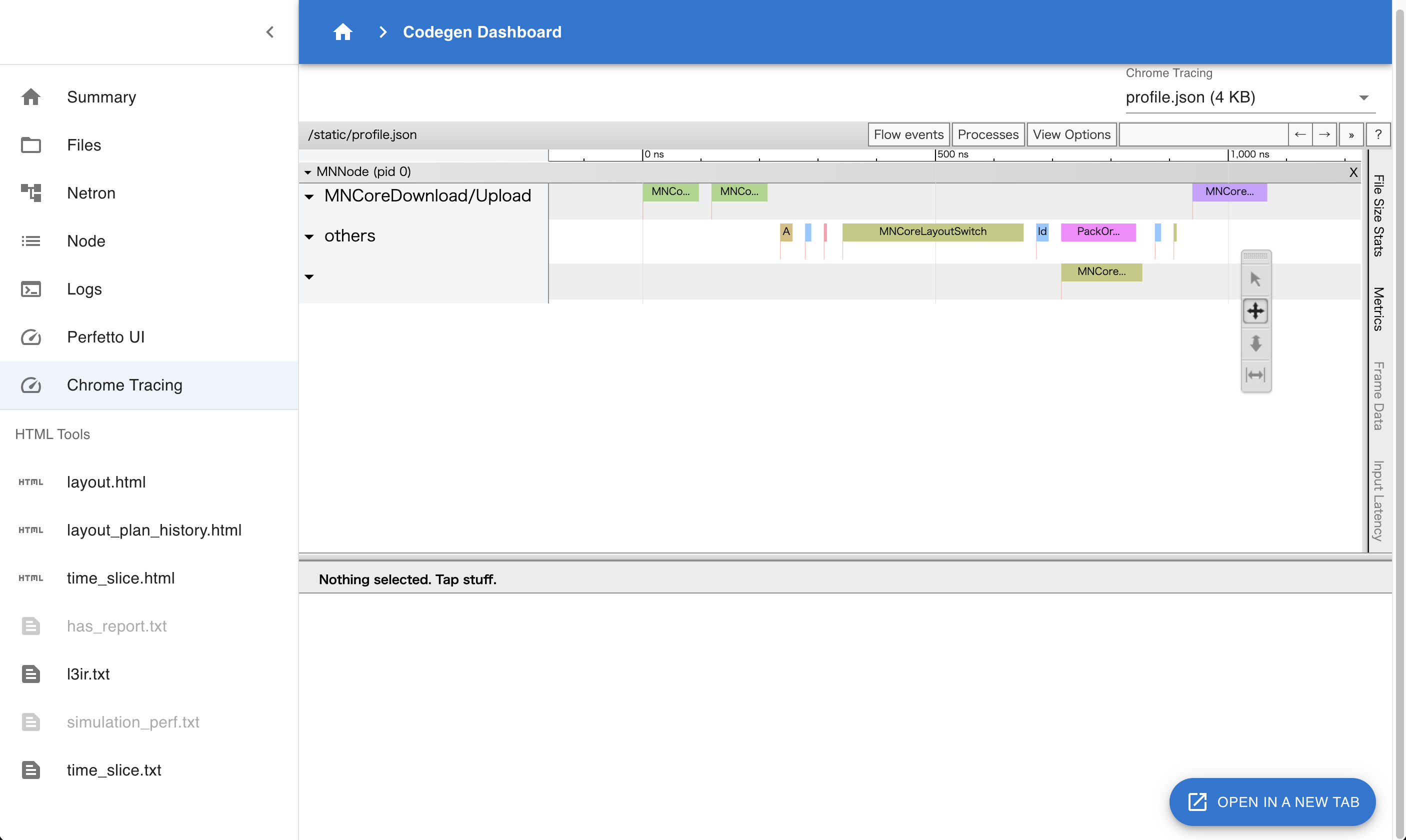

図 4.5 Codegen Dashboard: Chrome Tracing

確認できる内容は基本的に Perfetto UI と同様ですが、こちらは Chrome Tracing の仕組みで可視化しています。

4.4.8. HTML Tools

• layout.html : MNGraph に最終的に設定された Layout をまとめています。

• layout_plan_history.html : MNGraph に Layout がどのような経緯で設定されたかをまとめています。

• time_slice.html : Time-Slice によるグラフの分岐が起こる直前の Layout をまとめています。

• l3ir.txt : 計算スケジュールも含んだ MNGraph の表現です。

• time_slice.txt : Time-Slice によるグラフの分岐が起こる直前の、計算スケジュールも含んだ MNGraph の表現です。

4.5. TensorProxyを経由したデータ通信

mlsdk.TensorProxy は、 torch.Tensor がホスト上のテンソルとした時、それに対応するデバイス上のテンソルを表現するオブジェクトです。例えば mlsdk.CompiledFunction に入力として渡されたテンソルや、 mlsdk.Context.register_param() で登録されたパラメータは、対応する TensorProxy が作成され、それぞれの対応関係が mlsdk.Context 内部のレジストリに記録されます。

MLSDK におけるホストとデバイス間のデータ通信は TensorProxy を経由して行われます。はじめに で登場した mlsdk.TensorProxy.cpu() のように、デバイスからホストの通信 (D2H) は MLSDK のユーザーが明示的に指示しますが、ホストからデバイスの通信 (H2D) は暗黙的に行われます。これでも通常の使用では問題ありませんが、最適化の過程で H2D のタイミングを指示したい場合に使用できる API があります。

注釈

厳密には H2D の開始タイミングを指示する API のため、通信処理全体は非同期で行われます。H2D の完了を直接確認する API は現在提供しておりません。

4.5.1. TensorProxyオブジェクトを取得する

まず、H2D したい torch.Tensor に対応する TensorProxy を取得する必要があります。

CompiledFunction の入力

mlsdk.CompiledFunction.allocate_input_proxy() は CompiledFunction の入力に対応する TensorProxy を取得する API です。呼ばれたタイミングで入力を保持するためのバッファーがデバイス DRAM に確保され、対応するキーと TensorProxy が揃った Dict[str, TensorProxy] 型の値が取得できます。

Context に登録したテンソル

mlsdk.Context.get_registered_value_proxy() は mlsdk.Context.register_param() や mlsdk.Context.register_buffer() で Context に登録された TensorProxy を取得する API です。この場合、各 TensorProxy に対応するデバイス DRAM 領域は既に確保されているため、新しく DRAM の確保は行われません。

API の引数は register_param や register_buffer で登録された torch.Tensor で、対応する TensorProxy が取得できます。

4.5.2. TensorProxyオブジェクトへ値を書き込む

次に、取得した TensorProxy へ torch.Tensor を入力します。mlsdk.TensorProxy.load_from() は torch.Tensor 型の tensor と bool 型の clone フラグを受け取り、通信処理を開始します。

tensor

TensorProxy へ入力する値です。次元と型が同一であれば、必ずしも Context.compile へ渡したり Context へ登録した torch.Tensor と同じオブジェクトである必要はありません。

clone (default: True)

• True: tensor の内容をコピーして転送キューに入れます。この方法は tensor に変更があっても問題ありませんが、コピーのコストがかかります。

• False: tensor への参照を転送キューに入れます。この方法はコピーのコストがかかりませんが、途中に tensor に変更が発生した場合は未定義動作を引き起こします。 tensor が一時オブジェクトの場合は問題ありません。

4.5.3. 使用例

Example: Explicitly Transferring Data Between Host And Device に使用例があります。

CompiledFunction の入力

    input_proxies_allocated = compiled_infer.allocate_input_proxy()
    input_proxies_allocated["x"].load_from(torch.ones(4, 4), clone=False)

ここで用意した input_proxies_allocated を後の compiled_infer の入力としています。

Context に登録したテンソル

    for model_param in model.parameters():
        model_param_proxy = context.get_registered_value_proxy(model_param)
        model_param_proxy.load_from(model_param)

各 model_param は元々 compiled_infer の開始後に H2D しますが、先に通信を始めています。

4.5.4. 応用のヒント

モデルの学習ループを回すようなユースケースを考えた場合、基本的にこれらの1-4を繰り返すことで進行します。

1. データローダから入力データを取得

2. 入力データを H2D

3. CompiledFunction の実行

4. 出力データを D2H (同期)

重要なポイントとして、 H2D の際に MN-Core のレイアウトに合わせて転置処理が発生するため、ホストでの処理がボトルネックになることは多いです。このため、3と4の処理の間に1と2の処理を挟めると、ホストとデバイスの処理を上手くオーバーラップできます。
